Vues générales du site

 Photographie aérienne.

Mission IGN 1977 (N&B) :

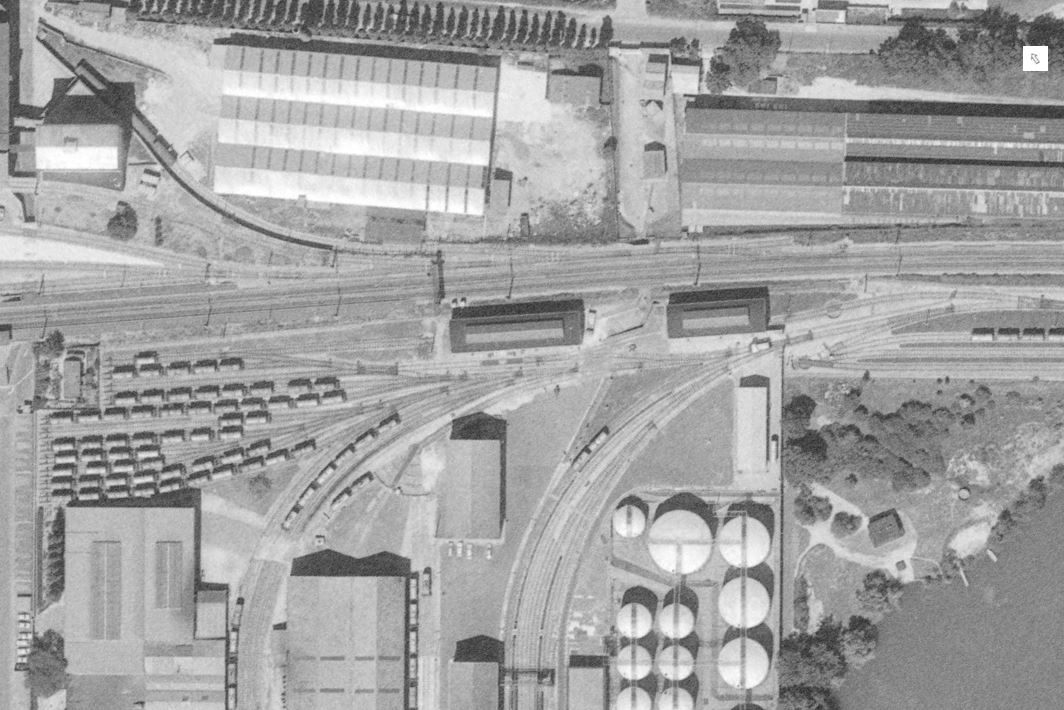

Ces trois capture d'écran de la mission de 1977 permettent de voir le site dans son ensemble

De gauche à droite :

Bâtiment d'habitation (en bas), ateliers, réfectoire, réserve et atelier camion (centre et haut à gauche).

Grand bâtiment de maintenance

Portique de chargement

Bâtiment des pompes et réservoirs

Lac de stockage.

En bas à droite, bâtiments d'habitation et garage

De gauche à droite au centre de l'image :

Faisceau de stockage des wagons réservoir

Pont tournant secteur de 16,5 m d'accès au Bâtiment de maintenance

Deux bâtiments type Freyssinet (en alignement)

Pont tournant secteur en tête de faisceau de réception (juste après la clôture)

Le faisceau de réception avec la voie d'accès (TJD juste au dessus du groupe de 6 wagons à gauche.

A l'extrême gauche du faisceau (juste avant les bâtiments), le pont tournant secteur de 10,5 m

Dans l'angle gauche du lac au droit des citernes, le bâtiment de pompage de l'eau pour le dispositif de lutte contre les incendies.

Vue de détail sur la zone de chargement:

De gauche à droite.

Extrême gauche, le bord d'un des pavillon d'entrée.

Le poste de sécurité et le pont tournant secteur de 16,5m en impasse au bout des voies de chargement

Les portiques de chargement : 3 portiques transverses et deux nacelles suspendues entre les voies.

Au dessus le bâtiment du laboratoire national des compteurs (adossé aux portiques)

En dessous le bâtiment administratif suivi du bâtiment des pompes de transfert.
